    VERTEC線陣列揚聲

  • 該VRX932LA - 1是一種重量輕( 46磅/二十一公斤)緊湊型12 “雙向線陣列揚聲器系統設計用于陣列的多達6個單位。聆聽獨有的釹磁鐵驅動器?低音差為高功率的能力和重量輕。

  • VRX932LA - 1功能3 × 2408J環膜片高頻驅動器。在2408年的最新的聆聽專業壓縮驅動程序設計。常曲率波導陣列的前所未有的一致性。雙角插座旨在靈活性。一個或兩個揚聲器可安裝在35毫米柱或三腳架的立場。積分操縱簡單的硬件方面的外殼和可選的陣列框架。陣列的多達6個機箱可飛行。陣列配置選擇許可證“陣列陰影”的被動模式。

  • 額定功率: 800W/ 1600W/ 3200 W

  • 頻率范圍: 57赫茲- 20千赫茲( -10分貝)

  • 尺寸(高x寬x深) : 349mm x 597mm x 381mm

  • 頻率響應: 75赫茲- 20千赫茲( + / - 3分貝)

  • 覆蓋模式: 100 °× 15°

  • 交叉模式:雙功放/被動,外部開關

  • 交叉頻率:一百三十二分貝SPL的峰值1.2千赫

  • 系統最大聲壓級:被動:一百三十分貝聲壓級峰值,

  • 雙向放大器低頻:一三零分貝聲壓級峰值

  • 系統的靈敏度( 1W的@ 0分:被動: 95分貝

  • 雙向放大器低頻: 95分貝

  • 雙向放大器高頻: 114分貝

  • 低頻驅動器: 1 ×聆聽2262H 305毫米( 12 )差分驅動器?低音與釹磁鐵,雙語音線圈,雙磁差距。

  • 高頻驅動器: 3 ×聆聽2408J , 38毫米( 1.5 )語音線圈,釹壓縮驅動器

  • 額定阻抗:被動: 8 Ω

  • 雙向放大器低頻: 8 Ω

  • 雙向放大器高頻: 8 Ω

  • 附文: 18毫米, 11層樺木膠合板

  • 暫停/安裝:可選VRX932LA自動對焦框包線陣列完成:黑色DuraFlex ?完成格柵:電源涂層,黑色, 16個語言穿孔鋼與聽覺透明泡沫輸入連接器: Neutrik ? Speakon ?兼容荷- 4 ( χ2 )

  • 凈重: 21公斤(四十六磅)

  • 可選配件: VRX932LA房顫:懸浮陣列框架

  • SS2 -三腳架音箱立場

  • SS3型,衛星音箱柱,41 ( 1041毫米)

  • SS4型,可調式衛星音箱柱可用于SRX718S只


  • 1、什么是線陣列?

       聲學工程師Olson在其1957年的著作中描述:“線陣列是一組振幅相等并同相緊密地排成一條直線的聲輻射元素”。由于該陣列具有垂直指向性,從而有效地投射聲音,因此適用于大型,遠距離的擴聲系統。

    圖1 –16個全指向性聲源組成8米長線陣列的指向特征

    圖1(MAPP)顯示了16個全指向的0.5米間隔點聲源的指向特性,該線陣列具有很強的指向性,能達到500 Hz的頻率段; 一旦高于500 Hz, 其指向性就開始分散。留意圖中線陣列在低頻段后部有很強的分布,500 Hz處也是如此。所有傳統的線陣列都是這樣,因為他們在這個范圍內是全指向的。(該系統的水平指向圖形不受垂直指向的影響,水平指向圖形在任何頻率都是全指向的)。

    圖2 –32個全指向性聲源組成8米長線陣列的指向特征

    圖2 所示的是一組由32 間隔為0.25 米的點聲源線陣列聲場分布圖。注意該陣列能保持其指向特性到1 kHz處,該處出現強烈垂直指向。這說明要突出高頻的指向性需要更多的密集的單元。

    2、線陣列是如何工作的?

    線陣列的特點是相互疊加與抵消一個簡單的實驗將說明這一點。 以一個12英寸紙盆的揚聲器為例,我們知道揚聲器的指向性隨頻率而變化在低頻的時候是全指向性。隨著波長越來越短,指向也就越來越窄; 當超過2 kHz時,開始呈放射性。因此很多實際系統都采用分頻和多單元設計以在音頻范圍內獲得或多或少的一致指向性。

    將一只音箱放在另一只音箱上并用同一個信號來驅動,會出現不同的輻射模式。兩只音箱的軸線點上有相加的干涉, 其聲壓比單一的音箱增加了6 dB. 在其他非軸線點上,路徑長度差異產生抵消,結果是較低的聲壓級。事實上,如果用同一個正弦波來同時驅動這兩只音箱時,相位就會出現完全抵消(消聲室內能很好的證明)。這種破壞性的干涉,就是通常所說的梳狀濾波。

    線陣列是一排周密地間隔的低音揚聲器,在陣列的主軸上產生相加的干涉,而削弱性的干涉(梳狀效應)則位于兩邊。梳狀效應通常被認為是不利的,但是線陣列卻依靠此工作,因為沒有梳狀效應,也就沒會有指向性。

    3、線陣列能否形成圓柱波?

    簡單說,不能。 線陣列經常被誤認為能夠神奇地結合成聲波,形成一種具有獨特傳播特性的圓柱波信號。然而,對于線性的聲學理論來說,這是不可能的:這不是科學,只是一種市場炒作。

    不象非線性的、能夠結合形成新波的水波,普通壓力下的聲波是不能結合的,而是一個接一個的線性的通過。即使通過高度壓縮驅動器的號角喉管,聲波仍然遵照線性的理論很明顯的一個接一個的通過。即使是130dB的聲壓級,非線性的失真也小于1%。

     圖3 – 干涉的 MSL-4音箱

    圖3的MAPP坐標圖所示的是一對MSL-4 揚聲器, 圖中標記A區的陰影部分有明顯的破壞性干涉。然而B點的MSL-4 完全沒有對交叉單元產生任何影響。雖然聲波在A點產生干涉, 但這種干涉能夠經過另外一點而不對對方造成影響。事實上, 就算關掉交叉點的音箱,在B點也聽不出任何變化。

    該實驗無論在消音室內或遠離反射面的開闊地的戶外來看都很成功。也可以采用高通濾波器移除500 Hz以下的信息, 在500 Hz以下的頻段,MSL-4 開始喪失指向性。

    4、線陣列不能產生從陣列開始每增加一倍距離只降低3dB的聲波嗎?

    這種太單純的市場宣傳明顯是濫用了經典的線陣列原理在實際的系統上。經典的線陣列數學假設完美的全指向聲源構成一條無窮小的線, 該聲源相對放射能量的波長是相當大的。很明顯現實系統不可能達到那種境界, 而且它們的特性比一些音響公司市銷售人員所描述的情況要復雜得多。

    在建立具有貝塞爾函數(用于描述揚聲器的活塞運動)的15英寸低音特性模型的基礎上,Meyer Sound已經編寫了精確的計算機源代碼,可以模擬由不同數量、不同間距揚聲器組成的線陣列,計算顯示出理論上在低頻段建立這樣一個線陣列的可能性。但需要超過1千只15英寸的單元,并且每只音箱的中心距離相距20英寸才能實現。

    一個縮短的、連續的線陣列能在近區產生每增加一倍距離就下降3 dB的聲壓,但近區的范圍則取決于頻率和陣列的長度。有些情況讓我們相信,一個混合紙錐/波導的系統, 其近區在高頻段能延伸到幾百米遠。這可以通過100個相距1 英寸的無指向性聲源來計算證明,但從實際擴聲系統的角度來講,這是很難實現的,并且不是一個波導特性的模型。

    純粹的理論計算無法反映出空氣吸收的高頻對線陣列的影響。下面這個表格用貝塞爾函數模擬出相隔1 英寸的100個聲源所組成的陣列在不同距離產生的衰減。在500 Hz和500Hz 以上,考慮了ANSI(美國國家標準化組織)S1.26-1995 (周圍溫度為20° C,相對濕度是11%)標準的前提下,列表顯示出空氣吸收對聲壓產生衰減的情況。注意在16 kHz時,其聲壓級每增加一倍距離的衰減為3 dB, 但空氣吸收使實際的衰減接近6 dB。

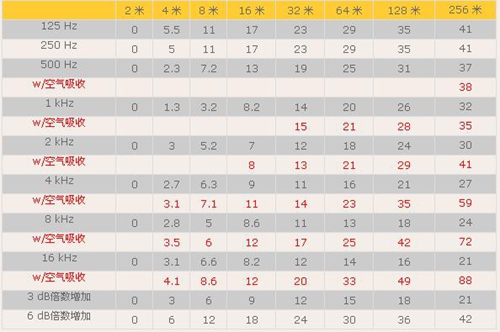

    表1 – 由100個1英寸口徑的揚聲器,以1英寸的距離組成的線陣列在不同距離和頻段下的衰減分貝數。

    實踐證明,16只(每只采用的是15 英寸紙盆低頻的) 音箱組成的陣列, "圓柱波"效應(距離增加一倍,聲壓級降低3dB)能在約350 Hz, 距陣列2米到4米的地方測量到。然而在超過4米時,聲波呈球面輻射,每增加一倍距離,衰減6 dB。這能通過使用MAPP測量實際揚聲器的指向性得到。

    當頻率低于100 Hz時, 實際的線陣列將會是全指向性,但由于陣列的長度小于聲波的波長,因此該系統并不遵守線陣列理論。高于400 Hz 時,低頻開始具有指向性, 線陣列理論在高頻率并不適用,所有實際系統使用的都是具有指向性的波導,這種情況是不能使用線陣列理論來說明的。

    簡而言之, 實際線陣列的幾何學太復雜,無法用波動理論來進行精確模擬。他們只能通過一種計算機代碼進行精確模擬,而這種代碼是通過一種高標準的測量方式測量實際揚聲器的復雜指向性得到的,如MAPP(多功能聲學預測軟件)。也就是說,在不考慮這種線陣列方程式適用性的情況下,仍可獲得有效的指向性控制,有經驗的設計師仍能讓它們在遠距離的擴聲使用中表現十分出色。

    5、實際線陣列是如何處理高頻的?

    圖1和圖2表明線陣列理論在低頻最為適用。隨著波長的減少,需要更多尺寸更小,間距更緊密的驅動器來保持系統的指向性。這就是一些線陣列系統把8英寸驅動器用于中頻的原因。但這最終還是脫離實際的,例如數百只緊密間距擺放的1英寸紙盆驅動器就不適用現實當中。

    實際的線陣列系統只是低中頻的線陣列。高頻段必須采用一些方法來加強其指向性來配合低中頻。最實際的方法是使用波導(號角) 來連接的壓縮驅動器。

    號角通過反射聲波到特定的覆蓋區域所取得的指向性要勝于相加和相消的干涉。設計適當的線陣列。這種模式應該和陣列的低頻指向特性配合緊密:很窄的垂直覆蓋角和寬水平覆蓋角(窄垂直覆蓋角的好處在于最小化聲反射路徑,提高聲音的可懂度)。如果做到了這一點, 高頻的束狀傳播在適當的均衡和分頻條件下,波導原理可以完整地應用到線陣列中,低頻的干涉能讓線陣列在各頻段保持一致的覆蓋。

    6、線陣列音箱能單獨使用嗎?

    不能,在一個線陣列中的紙錐驅動器需要其它的紙錐驅動器才能產生指向性。同其它類型音箱的紙錐驅動器相比,一個單個的線陣列箱體中的紙錐都具有相同的指向性。

    換句話說,同一陣列中的每一個音箱都不可能產生"圓柱波的一部分。" 該話是市場概念,并不科學。

    7、可以通過彎曲陣列來得到更大的覆蓋角嗎?

    事實上, 一定范圍(不超過5度)內的角度改變是可以達到這種效果的。然而角度過大會出現問題。

    首先, 如果垂直線陣列的高頻部分具有垂直角度的模式,則通過彎曲該陣列能夠在高頻覆蓋不足的區域產生聚集的聲斑(hot spots)。第二,彎曲陣列能夠使高頻傳播到更大的區域,但這和仍具有指向性的低頻是沒有關系的, 因為這樣的曲度在波長很長時是微不足道的。

    圖4 就能說明這幾點。左圖是一列彎曲線陣列的MAPP 圖, 右圖為垂直線陣列。兩種陣列都由同樣的揚聲器組成:12英寸紙錐低頻驅動器和垂直45度的高頻號角。

    圖4 – (左圖)有弧度陣列的指向特性(右圖)使用高頻垂直45度號角的垂直線陣列

    注意左圖顯示的,當使用更寬號角來增強高頻的覆蓋范圍時,干涉效應也會顯著加強。按照線陣列理論,在1 kHz或更低時, 陣列仍將保持很強的指向性。事實上, 這種情況會產生很不均勻的覆蓋, 這是因為通過覆蓋區域的頻率響應不同,而且在很大的覆蓋范圍內幾乎都收不到低頻能量。

    右邊的一系列圖所顯示的是,一個為彎曲陣列設計的具有適當寬角度號角的揚聲器在垂直線陣列中的表現并不盡人意。雖然陣列有很強的指向性, 但在1 kHz或更高時在垂直方向產生了很強的無效覆蓋,這些無效覆蓋會將聲能量從目標覆蓋區轉移,而且可能會激發過多的回響,降低聲音的清晰度。

    8、可以將線陣列和其他類型的揚聲器結合使用嗎?

    可以,由于線性的聲波不管是由直接輻射體還是由波導產生都能互相穿透,因此線陣列和其他類型的揚聲器結合是可能的,只要他們的相位響應吻合。線陣列創造的聲波并不特別,其輸出低頻采用的是錐形紙盒,用陣列理論間隔,高頻采用波導。因此,熟練的設計師使用正確的工具就能夠使其他類型的揚聲器與線陣列相兼容覆蓋近投(short-throw)區域。

    圖5 – CQ-1吊掛在M3D線陣列下面作下部覆蓋(downfill

    9、線陣列在近區和遠區的表現如何?

    如我們所看到的, 實際大功率的"線陣列" 系統是低頻線陣列和高指向的高頻波導的結合。正是因為這種復合的特點,所以它很難通過貫穿整個聲頻譜范圍的經典線陣列理論來預計。雖然如此, 線陣列系統還是能在遠區和近區產生較好的音響效果。

    從遠區的角度講, 輸出是陣列中各個獨立的聲源的有機結合,而且可以看作是一個聲源。圖6 就說明了這一點,圖中顯示的是間隔0.4米的2、4、8個全指向聲輻射體(包括1個的響應供參考)組成線陣列在遠區的頻率響應。注意在全頻范圍內,每增加一倍的音箱就會導致6 dB 的增益。高頻響應很平滑,但是反映了空氣吸收造成的自然滾降(20攝氏度和50%的相對濕度)。

    圖6 – 不同數目聲源線陣列的遠區頻率響應反映出由于空氣吸收和濕度引起的高頻損失

    實際陣列的近區覆蓋就要復雜得多。雖然任何近場特定的點都在強指向高頻號角的傳聲主軸上,但是卻可接收到陣列中絕大多數音箱的低頻能量。因此增加音箱數量只能使近場的低頻效果增強,卻不會改變高頻。

    這就是陣列系統需要增加高頻以達到均衡的原因。遠場的均衡有效地補償了空氣的吸收損耗。在近場補償了相加的干涉,使之更接近于具有方向性的高頻波導。

    10、Meyer M3D

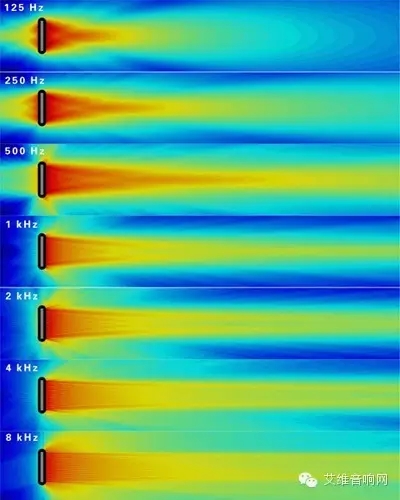

    圖7說明了低頻線陣列和高頻波導能夠整合形成一個理想的系統。圖中所示的是一個由16只M3D所組成的線陣列的指向特性。由于使用了REM? (Ribbon Emulation Manifold)帶狀仿真復合音孔和恒定Q 號角,高頻輻射能夠很好地配合低頻。

    圖7 – 16只M3D組成8米線陣列的指向性

    圖中所示陣列在陣列后部沒有任何明顯的無效覆蓋。這就是M3D寬帶Q?(BroadbandQ?)低頻指向技術的優勢。而事實上在500 Hz 沒有出現垂直方向強烈的分布(無效覆蓋)(如圖1 全向聲源陣列所示),因為15英寸的錐形紙盒和高頻號角在這個頻段是排成一排同時工作的,非傳聲主軸上的聲能受到抑制。(根據線陣列原理,間隔0.5M的聲源組成的線陣列能控制指向的頻率上限是680 Hz,680 Hz以上的指向控制通過號角實現。M3D的高度為0.5M)。
